گرداننده مخزن تنظیم دستی
گرداننده تنظیم دستی نوعی گرداننده جوشکاری میباشد که فاصله بین گوشوارههای دستگاه میتواند بهصورت دستی و متناسب با قطر مخزن کم و یا زیاد شود. مجموعه های گرداننده تنظیم دستی محدوده وسیعی از قطرهای مخازن را در بر میگیرد همچنین در این دستگاه از دو مجموعه درایو و هرزگرد استفاده شده است.
- ساخت سفارشی
- گارانتی کیفیت
- پشتیبانی فنی
توضیحات کامل
گرداننده مخزن تنظیم دستی نوعی روتاتور جوشکاری برای نگهداری و چرخاندن کنترلشده مخازن، لولهها و قطعات استوانهای است که در آن فاصله بین غلتکها متناسب با قطر قطعه بهصورت دستی تنظیم میشود. این ساختار باعث میشود بتوان از یک دستگاه برای قطعات استوانهای با قطرهای مختلف، در محدوده طراحی و ظرفیت دستگاه، استفاده کرد.
این تجهیزات در منابع تخصصی با نامهایی مانند Conventional Welding Rotator، Adjustable Welding Rotator و Tank Turning Rolls شناخته میشوند و عمدتاً در ساخت مخازن، لولهها و تجهیزات استوانهای برای فرآیندهایی مانند جوشکاری، مونتاژ و برخی عملیات تکمیلی مورد استفاده قرار میگیرند.
ویژگی ها
مناسب برای چرخاندن و موقعیتدهی انواع قطعات با تناژهای مختلف و قابل استفاده در صنایع گوناگون از جمله ساخت مخازن پتروشیمی و پالایشگاهی، صنایع نیروگاهی و خطوط لوله.
در دستگاههای با تناژ متوسط از چرخهای چدن نشکن با روکش پلییورتان مقاوم در برابر سایش استفاده میشود و در مدلهای فوقسنگین، چرخهای فولادی سختکاریشده بهکار میروند.
استفاده از دو مجموعه محرک کاملاً هماهنگ و همگام، عملکرد یکنواخت دستگاه را فراهم میکند.
سرعت چرخش دستگاه از طریق درایو قابل تنظیم است و میتوان آن را متناسب با شرایط کاری تغییر داد.
تنظیم فاصله گوشوارهها بنا به درخواست مشتری، با استفاده از سیستم هیدرولیک یا میلپیچ انجام میشود.
دستگاه به ریموت کنترل با کابل ۶ متری یا بیشتر مجهز است تا کنترل و کاربری آن در محیطهای صنعتی آسانتر باشد.
مشخصات فنی :
MODEL | Load capacity | Rotation speed | Wheel plating | D1 (mm) | D1 (mm) | T.P |
|---|---|---|---|---|---|---|
RBM20 | 20000 KG | 14 ~ 60 cm/min | PU | Φ4500 | Φ300 | 2 Ton |
RBM40 | 40000 KG | 12 ~ 60 cm/min | PU | Φ6000 | Φ400 | 5 Ton |
RBM70 | 70000 KG | 12 ~ 60 cm/min | PU | Φ7000 | Φ500 | 8 Ton |
RBM100 | 100000 KG | 12 ~ 60 cm/min | PU | Φ800 | Φ500 | 11 Ton |

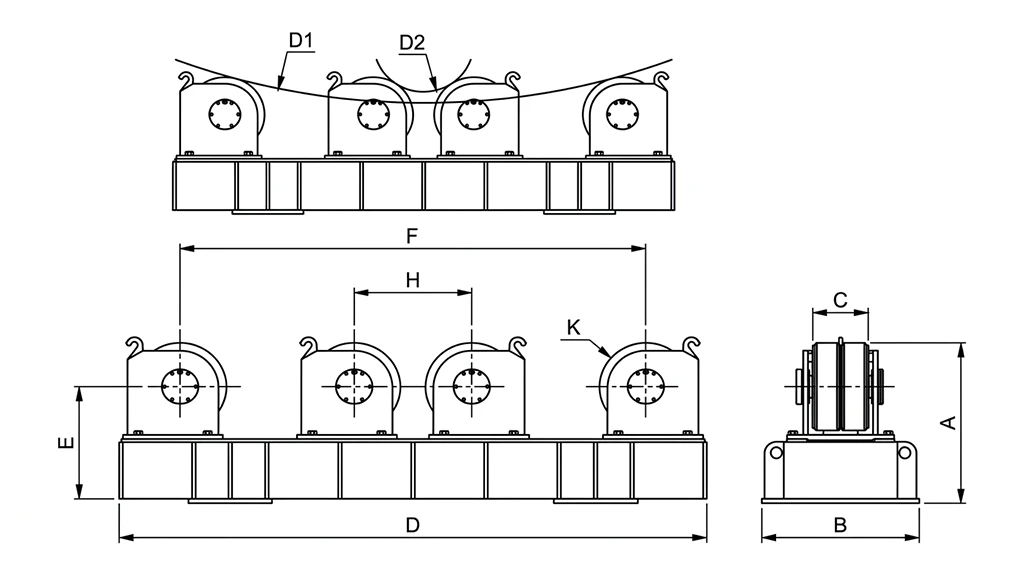

ابعاد :
MODEL | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | H (mm) | K (mm) |
|---|---|---|---|---|---|---|---|---|
RBM20 | 630 | 600 | 150 | 2000 | 450 | 1540 | 450 | Φ360 |
RBM40 | 630 | 630 | 200 | 2400 | 450 | 1930 | 450 | Φ360 |
RBM70 | 700 | 680 | 240 | 2530 | 510 | 2000 | 500 | Φ400 |
RBM100 | 890 | 730 | 280 | 3000 | 640 | 2300 | 630 | Φ500 |
گرداننده مخزن تنظیم دستی چیست؟
گرداننده مخزن یا Welding Rotator مجموعهای از غلتکها و سیستم محرک است که قطعه استوانهای روی آن قرار میگیرد و حول محور طولی خود میچرخد.
در ساختارهای متداول، یک واحد محرک یا Drive Unit نیروی لازم برای چرخش قطعه را فراهم میکند و یک واحد هرزگرد یا Idler Unit وزن قطعه را پشتیبانی کرده و به حفظ حرکت یکنواخت آن کمک میکند.
در مدل تنظیم دستی، برخلاف گردانندههای خودتنظیم، موقعیت غلتکها پیش از شروع کار متناسب با قطر قطعه تنظیم میشود. این تنظیم بسته به طراحی دستگاه میتواند با پیچ، لیداسکرو یا جابهجایی مکانیکی مجموعه غلتک روی شاسی انجام شود.
به همین دلیل، اگر در یک مجموعه صنعتی مخازن یا قطعات استوانهای با قطرهای متفاوت تولید شوند، امکان تغییر فاصله غلتکها کمک میکند دستگاه برای اندازههای مختلف تنظیم شود؛ البته وزن و قطر قطعه باید در محدوده فنی همان مدل باشد.
نحوه عملکرد گرداننده مخزن تنظیم دستی
عملکرد این دستگاه را میتوان در چند مرحله توضیح داد.
ابتدا فاصله میان غلتکها با توجه به قطر خارجی مخزن یا قطعه استوانهای تنظیم میشود. در مدلهای مختلف این کار میتواند با پیچ تنظیم، لیداسکرو یا تغییر محل قرارگیری غلتکها روی شاسی انجام شود.
سپس مخزن روی مجموعه غلتکهای محرک و هرزگرد قرار میگیرد. واحد محرک از طریق موتور و سیستم انتقال قدرت، غلتکها را به حرکت درمیآورد.
اصطکاک میان غلتک و بدنه مخزن باعث میشود قطعه حول محور خود بچرخد. با چرخش کنترلشده قطعه، بخشهای مختلف محیط مخزن در موقعیت مناسب برای عملیات جوشکاری، مونتاژ یا سایر فرآیندهای صنعتی قرار میگیرند.
تفاوت گرداننده مخزن تنظیم دستی و خودتنظیم
یکی از مهمترین نکات هنگام انتخاب روتاتور، تفاوت میان مدل تنظیم دستی و مدل Self-Aligning یا خودتنظیم است.
در گرداننده مخزن تنظیم دستی، فاصله بین غلتکها برای متناسب شدن با قطر قطعه توسط اپراتور تنظیم میشود.
در مقابل، گرداننده خودتنظیم دارای مکانیزمی است که هنگام قرار گرفتن قطعه، موقعیت غلتکها را با قطر آن تطبیق میدهد.
در نتیجه، مدلهای خودتنظیم برای خطوطی که تغییر قطر قطعات در آنها زیاد است میتوانند فرایند تنظیم را سادهتر کنند، در حالی که مدلهای تنظیم دستی ساختاری ساده و قابلکنترل برای بسیاری از کاربردهای صنعتی دارند.
کاربرد گرداننده مخزن تنظیم دستی
روتاتورهای جوشکاری و Turning Rolls برای چرخاندن قطعات استوانهای در صنایع مختلف استفاده میشوند.
از مهمترین کاربردهای این تجهیزات میتوان به موارد زیر اشاره کرد:
جوشکاری محیطی مخازن و لولههای استوانهای
مونتاژ قطعات و پوستههای استوانهای
ساخت مخازن تحت فشار
ساخت مخازن ذخیره
تولید تانکر
ساخت بویلر
ساخت لولههای صنعتی
تولید تجهیزات صنایع نفت و گاز
تجهیزات صنایع پتروشیمی و شیمیایی
ساخت سازههای استوانهای
صنایع کشتیسازی
برخی عملیات سنگزنی و پرداخت سطح
برخی عملیات پوششدهی و آمادهسازی سطح
استفاده در کنار سیستمهای اتوماسیون جوشکاری
استفاده در کنار بوم و ستون جوشکاری
مناسب بودن هر دستگاه برای یک کاربرد خاص باید بر اساس مشخصات فنی همان مدل بررسی شود.
مزیت تنظیم دستی فاصله غلتکها
مهمترین ویژگی این دستگاه، امکان تنظیم فاصله مرکز تا مرکز غلتکها است.
با تغییر این فاصله میتوان دستگاه را برای مخازن و قطعات استوانهای با قطرهای متفاوت تنظیم کرد.
در برخی مدلها تنظیم غلتکها با استفاده از Lead Screw انجام میشود و در برخی دیگر مجموعه غلتک روی شاسی در موقعیتهای مختلف ثابت میشود.
مدلهای لیداسکرو معمولاً امکان تنظیم پیوستهتر موقعیت غلتک را فراهم میکنند، در حالی که مدلهای پیچ و مهرهای ممکن است دارای موقعیتهای مشخص برای تغییر فاصله باشند.
اجزای اصلی گرداننده مخزن تنظیم دستی
ساختار دقیق دستگاه بسته به ظرفیت و طراحی سازنده متفاوت است، اما اغلب گردانندههای مخزن از چند بخش اصلی تشکیل میشوند.
واحد محرک
واحد محرک یا Drive Rotator وظیفه ایجاد حرکت چرخشی را بر عهده دارد.
این بخش معمولاً شامل الکتروموتور، گیربکس، سیستم انتقال قدرت و غلتکهای محرک است.
واحد هرزگرد
واحد هرزگرد یا Idler Rotator وظیفه پشتیبانی از وزن قطعه را دارد.
این بخش همراه با واحد محرک کمک میکند مخزن در موقعیت مناسب قرار گرفته و حرکت آن پایدار باشد.
غلتکها
غلتکها مستقیماً با سطح مخزن یا قطعه تماس دارند.
بسته به طراحی دستگاه، جنس یا روکش غلتکها میتواند متفاوت باشد. در تجهیزات صنعتی از نمونههای فولادی، لاستیکی یا پلییورتانی استفاده میشود.
مکانیزم تنظیم فاصله
این بخش یکی از مهمترین اجزای مدل تنظیم دستی است.
با استفاده از این مکانیزم میتوان فاصله غلتکها را متناسب با قطر قطعه تغییر داد.
سیستم محرک و کنترل
در مدلهای موتوردار، موتور و گیربکس حرکت لازم را ایجاد میکنند.
در برخی مدلهای صنعتی از درایو فرکانس متغیر یا VFD برای کنترل سرعت چرخش استفاده میشود.
کاربرد گرداننده مخزن در جوشکاری محیطی
یکی از مهمترین کاربردهای گرداننده مخزن، جوشکاری محیطی یا Circumferential Welding است.
در این فرآیند، بهجای آنکه اپراتور یا هد جوشکاری بهطور مداوم در اطراف مخزن حرکت کند، قطعه توسط گرداننده میچرخد.
این موضوع باعث میشود محل جوش در موقعیت مناسبتری نسبت به تجهیزات جوشکاری قرار گیرد.
به همین دلیل، Welding Rotator در بسیاری از خطوط ساخت مخزن، همراه با تجهیزات جوشکاری دستی، نیمهاتوماتیک یا اتوماتیک مورد استفاده قرار میگیرد.
استفاده همراه با بوم و ستون جوشکاری
گرداننده مخزن میتواند در کنار Welding Column & Boom نیز استفاده شود.
در چنین ساختاری، مخزن توسط روتاتور میچرخد و هد جوشکاری توسط بوم و ستون در موقعیت موردنظر نگه داشته میشود.
این ترکیب در خطوط تولید مخازن و قطعات استوانهای بسیار رایج است و امکان کنترل بهتر موقعیت قطعه و ابزار جوشکاری را فراهم میکند.
هنگام انتخاب گرداننده مخزن تنظیم دستی به چه نکاتی توجه کنیم؟
انتخاب گرداننده مخزن نباید فقط بر اساس توان موتور یا ظاهر دستگاه انجام شود.
چند مشخصه فنی اهمیت بیشتری دارند.
ظرفیت وزنی
حداکثر وزن قطعه باید در محدوده ظرفیت مجاز دستگاه باشد.
در برخی سیستمها ظرفیت کل بین واحد محرک و واحد هرزگرد تقسیم میشود؛ بنابراین باید نحوه توزیع بار نیز در نظر گرفته شود.
محدوده قطر قطعه
هر گرداننده برای یک محدوده مشخص از قطر طراحی میشود.
قابلیت تنظیم دستی به این معنی نیست که دستگاه میتواند هر قطری را پشتیبانی کند.
حداقل و حداکثر قطر مجاز باید از مشخصات سازنده بررسی شود.
طول مخزن
طول قطعه نیز در انتخاب تعداد تکیهگاهها اهمیت دارد.
برای مخازن بلند ممکن است استفاده از بیش از یک واحد هرزگرد لازم باشد.
سرعت دوران
سرعت چرخش باید متناسب با فرآیند کاری انتخاب شود.
برای جوشکاری، مونتاژ یا پرداخت سطح ممکن است محدوده سرعت موردنیاز متفاوت باشد.
جنس غلتک
جنس و روکش غلتک میتواند بسته به وزن، جنس قطعه، شرایط سطح و نوع کاربرد متفاوت باشد.
توان موتور و گیربکس
توان سیستم محرک باید متناسب با ظرفیت دستگاه و شرایط کاری انتخاب شود.
این مقدار در مدلهای مختلف تفاوت دارد و بهتر است بر اساس دیتاشیت دستگاه بررسی شود.
اهمیت همراستایی غلتکها
تنظیم فاصله غلتکها فقط بخشی از نصب دستگاه است.
همراستایی صحیح واحد محرک و هرزگرد نیز اهمیت زیادی دارد.
اگر موقعیت غلتکها نسبت به محور طولی مخزن مناسب نباشد، ممکن است قطعه هنگام چرخش بهصورت محوری حرکت کند.
این پدیده در منابع فنی با اصطلاحاتی مانند Drift یا Creep شناخته میشود.
به همین دلیل، نصب، تنظیم و همراستایی دستگاه باید مطابق دستورالعمل فنی سازنده انجام شود.
گرداننده مخزن تنظیم دستی برای چه مجموعههایی مناسب است؟
این تجهیزات برای مجموعههایی که با قطعات استوانهای و مخازن سروکار دارند کاربرد زیادی دارند.
از جمله:
سازندگان مخازن صنعتی
تولیدکنندگان مخازن تحت فشار
سازندگان تانکر
تولیدکنندگان مخازن ذخیره
صنایع نفت و گاز
صنایع پتروشیمی
صنایع شیمیایی
سازندگان بویلر
صنایع لولهسازی
کشتیسازی
صنایع انرژی
کارخانههای ساخت تجهیزات فرآیندی
تفاوت گرداننده تنظیم دستی با گرداننده فیتآپ
گرداننده تنظیم دستی عمدتاً برای پشتیبانی و چرخش قطعه استوانهای طراحی میشود.
اما Fit-Up Rotator علاوه بر نگهداری و چرخش قطعه، برای کمک به همراستا کردن مقاطع استوانهای قبل از جوشکاری نیز استفاده میشود.
در برخی مدلهای فیتآپ از سیستمهای هیدرولیکی برای جابهجایی و تنظیم موقعیت قطعات استفاده میشود.
بنابراین این دو تجهیز کاربرد و ساختار یکسانی ندارند.
مزایای استفاده از گرداننده مخزن تنظیم دستی
استفاده از این تجهیزات میتواند مزایای متعددی در فرآیند ساخت مخازن ایجاد کند.
از جمله:
امکان چرخاندن کنترلشده قطعات استوانهای
قابلیت تنظیم دستگاه برای قطرهای مختلف در محدوده طراحی
تسهیل دسترسی به بخشهای مختلف محیط مخزن
قابلیت استفاده در عملیات جوشکاری محیطی
امکان استفاده همراه با تجهیزات اتوماسیون جوشکاری
قابلیت استفاده برای مونتاژ و برخی عملیات تکمیلی
کاهش نیاز به جابهجایی مداوم ابزار یا اپراتور در اطراف قطعه
امکان استفاده در خطوط تولید تجهیزات استوانهای
خرید گرداننده مخزن تنظیم دستی
برای خرید یا سفارش گرداننده مخزن تنظیم دستی، بهتر است قبل از انتخاب دستگاه اطلاعات کامل قطعه و شرایط کاری مشخص شود.
مهمترین اطلاعات موردنیاز عبارتاند از:
حداکثر وزن مخزن
حداقل قطر قطعه
حداکثر قطر قطعه
طول مخزن
نوع فرآیند کاری
سرعت دوران موردنیاز
نوع غلتک
شرایط محیط کاری
تعداد واحدهای محرک و هرزگرد موردنیاز
با مشخص بودن این اطلاعات میتوان ظرفیت و ساختار دستگاه را متناسب با پروژه انتخاب کرد.
قیمت گرداننده مخزن تنظیم دستی
قیمت گرداننده مخزن به مشخصات فنی آن وابسته است و معمولاً نمیتوان برای همه مدلها قیمت ثابت در نظر گرفت.
مواردی مانند ظرفیت وزنی، محدوده قطر، توان موتور، نوع گیربکس، جنس غلتکها، نوع سیستم کنترل سرعت، ابعاد شاسی و تعداد واحدهای هرزگرد میتوانند روی قیمت نهایی تأثیر بگذارند.
به همین دلیل، برای دریافت قیمت دقیق بهتر است مشخصات قطعه و ظرفیت موردنیاز قبل از سفارش اعلام شود.
سوالات متداول
گرداننده مخزن تنظیم دستی چیست؟
دستگاهی برای نگهداری و چرخاندن مخازن، لولهها و قطعات استوانهای است که فاصله غلتکهای آن متناسب با قطر قطعه بهصورت دستی تنظیم میشود.
نام انگلیسی گرداننده مخزن تنظیم دستی چیست؟
از اصطلاحاتی مانند Conventional Welding Rotator، Adjustable Welding Rotator، Tank Turning Rolls و در برخی مدلها Lead Screw Adjustable Turning Roll استفاده میشود.
تفاوت گرداننده دستی و خودتنظیم چیست؟
در مدل دستی اپراتور فاصله غلتکها را تنظیم میکند، اما در مدل Self-Aligning مکانیزم غلتکها متناسب با قطر قطعه تغییر موقعیت میدهد.
گرداننده مخزن چه کاربردی دارد؟
برای چرخاندن قطعات استوانهای در فرآیندهایی مانند جوشکاری، مونتاژ، ساخت مخزن و برخی عملیات پرداخت یا پوششدهی استفاده میشود.
آیا یک گرداننده برای همه قطرهای مخزن مناسب است؟
خیر. هر دستگاه دارای محدوده مشخص قطر و ظرفیت وزنی است و قطعه باید در محدوده طراحی همان مدل باشد.
برای سفارش دستگاه چه اطلاعاتی لازم است؟
وزن، حداقل و حداکثر قطر، طول مخزن، نوع کاربرد و سرعت دوران موردنیاز از مهمترین اطلاعات اولیه هستند.
آیا گرداننده مخزن برای جوشکاری اتوماتیک مناسب است؟
بسته به طراحی و سیستم کنترل دستگاه، میتوان از گرداننده مخزن همراه با تجهیزات جوشکاری اتوماتیک و بوم و ستون استفاده کرد.
جمعبندی
گرداننده مخزن تنظیم دستی یکی از تجهیزات کاربردی برای چرخاندن و نگهداری مخازن، لولهها و قطعات استوانهای در فرآیندهای صنعتی است.
مهمترین ویژگی این مدل، امکان تنظیم دستی فاصله غلتکها متناسب با قطر قطعه است. این قابلیت باعث میشود بتوان از دستگاه برای قطعات با اندازههای مختلف در محدوده فنی طراحیشده استفاده کرد.
در زمان انتخاب دستگاه باید مشخصاتی مانند ظرفیت وزنی، محدوده قطر، طول قطعه، سرعت چرخش، نوع غلتک و سیستم محرک بهدقت بررسی شود تا گرداننده متناسب با شرایط واقعی پروژه انتخاب شود.
