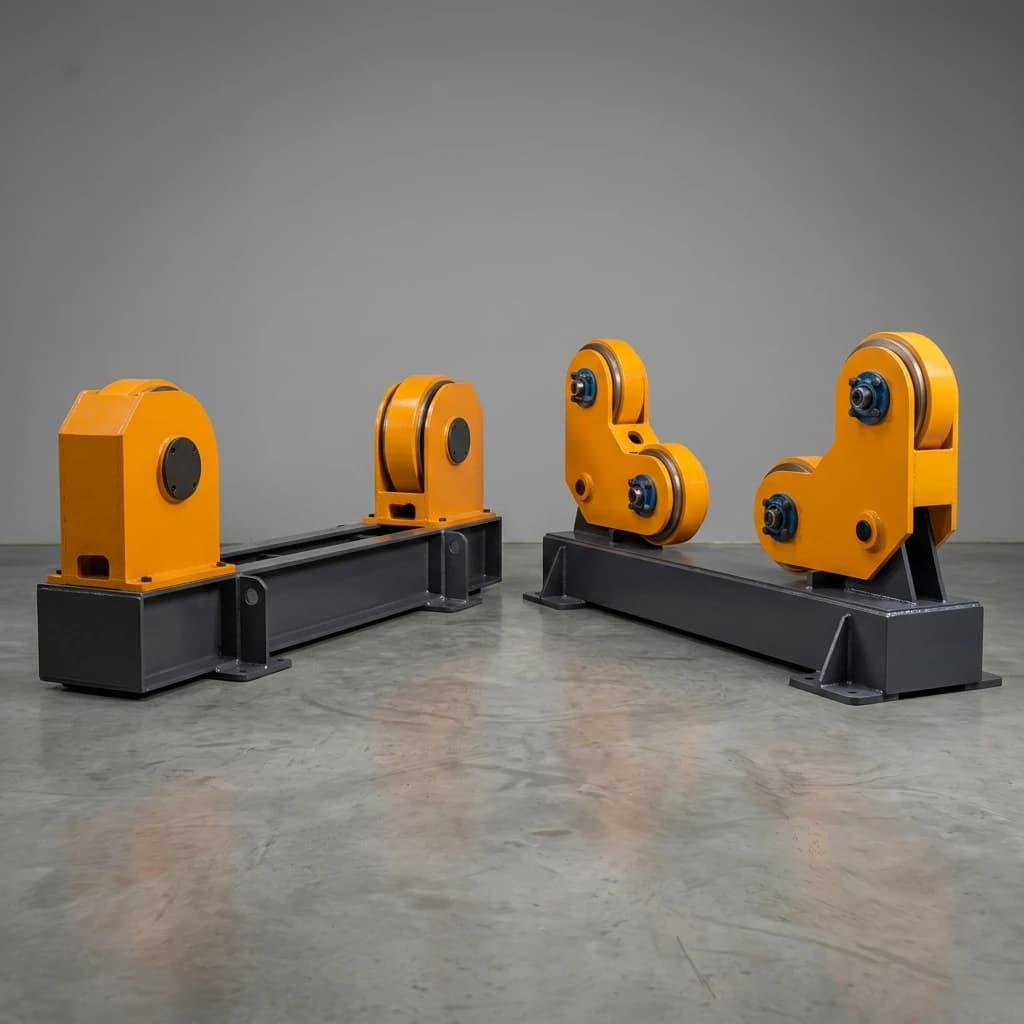

گرداننده خودتنظیم بهتر است یا گرداننده معمولی؟

یکی از مهم‌ترین تصمیم‌ها هنگام خرید یا طراحی گرداننده مخزن، انتخاب بین مدل خودتنظیم (Self-Aligning) و مدل معمولی یا تنظیم دستی (Conventional) است. هر دو دستگاه وظیفه اصلی مشابهی دارند: نگهداری و چرخاندن کنترل‌شده مخزن، لوله یا قطعه استوانه‌ای. تفاوت اصلی آن‌ها در نحوه قرارگیری و تنظیم غلتک‌ها نسبت به قطر قطعه است.

در گرداننده معمولی، فاصله یا موقعیت غلتک‌ها متناسب با قطر مخزن تنظیم می‌شود. اما در گرداننده خودتنظیم، مکانیزم نگهدارنده غلتک‌ها به شکلی طراحی شده است که با قرار گرفتن مخزن، آرایش رولرها خود را با قطر قطعه تطبیق می‌دهد.

این تفاوت ظاهراً ساده می‌تواند تأثیر قابل‌توجهی بر زمان تنظیم دستگاه، انعطاف‌پذیری خط تولید، هزینه تجهیزات و نحوه بهره‌برداری داشته باشد.

اما آیا همیشه مدل خودتنظیم انتخاب بهتری است؟ خیر. انتخاب صحیح به نوع تولید و شرایط واقعی کارخانه بستگی دارد.

گرداننده مخزن معمولی چیست؟

گرداننده مخزن تنظیم دستی یا Conventional Welding Rotator یکی از رایج‌ترین انواع گرداننده‌های صنعتی است. در این مدل، غلتک‌های نگهدارنده روی شاسی در موقعیتی قرار می‌گیرند که متناسب با قطر مخزن باشد. هنگام تغییر قابل‌توجه قطر قطعه، موقعیت رولرها باید مجدداً تنظیم شود.

روش دقیق تنظیم می‌تواند با توجه به طراحی دستگاه متفاوت باشد و ممکن است شامل جابه‌جایی مکانیکی مجموعه رولرها، لیداسکرو یا سیستم هیدرولیک و تثبیت آن‌ها در موقعیت جدید باشد. این ساختار معمولاً برای خطوطی مناسب است که:

• قطر محصولات ثابت یا تقریباً ثابت است؛

• تغییر محصول به دفعات زیاد انجام نمی‌شود؛

• تولید به‌صورت پروژه‌ای با محدوده قطر مشخص انجام می‌شود؛

• سادگی مکانیکی دستگاه اهمیت دارد؛

• زمان Changeover تأثیر زیادی بر ظرفیت تولید ندارد.

در چنین شرایطی، Conventional Rotator می‌تواند راهکاری ساده، قابل‌کنترل و مؤثر باشد.

گرداننده مخزن خودتنظیم چیست؟

گرداننده مخزن خودتنظیم یا Self-Aligning Welding Rotator برای تطبیق آسان‌تر با مخازن دارای قطرهای مختلف طراحی می‌شود. در این دستگاه، غلتک‌ها روی مکانیزمی قرار دارند که با قرار گرفتن مخزن و اعمال بار، موقعیت مناسب‌تری نسبت به قطر قطعه پیدا می‌کنند. به همین دلیل هنگام تغییر قطر مخزن، در بسیاری از کاربردها نیازی به جابه‌جایی دستی مکرر مجموعه رولرها وجود ندارد.

این ویژگی به‌خصوص در کارخانه‌هایی اهمیت پیدا می‌کند که:

• مخازن با قطرهای متنوع تولید می‌کنند؛

• تغییر محصول زیاد است؛

• زمان آماده‌سازی خط اهمیت دارد؛

• چند پروژه مختلف هم‌زمان در کارخانه تولید می‌شوند؛

• انعطاف‌پذیری تجهیزات یکی از اولویت‌های خط تولید است.

بنابراین مزیت اصلی Self-Aligning Rotator را باید در کاهش عملیات تنظیم هنگام تغییر قطر جست‌وجو کرد.

تفاوت اصلی گرداننده خودتنظیم و معمولی چیست؟

تفاوت بنیادی دو دستگاه در مکانیزم تطبیق غلتک‌ها با قطر مخزن است. در مدل Conventional، اپراتور یا تیم تعمیرات موقعیت رولرها را برای محدوده قطر موردنظر تنظیم می‌کند. در مدل Self-Aligning، ساختار مکانیکی دستگاه امکان تطبیق مجموعه غلتک‌ها با قطر قطعه را فراهم می‌کند.

تفاوت در تنظیم قطر مخزن

مهم‌ترین تفاوت دو سیستم همین موضوع است. فرض کنید کارخانه‌ای در طول یک هفته روی سه مخزن با قطرهای 2000، 3200 و 4500 میلی‌متر کار می‌کند.

در یک Conventional Rotator ممکن است با تغییر هر پروژه لازم باشد موقعیت رولرها متناسب با قطر جدید تنظیم شود. اگر این اتفاق فقط چند بار در سال رخ دهد، زمان صرف‌شده برای تنظیم دستگاه اهمیت زیادی ندارد.

اما اگر تغییر قطر تقریباً هر روز انجام شود، مجموع زمان توقف و آماده‌سازی می‌تواند قابل توجه باشد. در چنین محیطی Self-Aligning Rotator مزیت بیشتری ایجاد می‌کند.

تفاوت در زمان Changeover

Changeover Time مدت‌زمانی است که برای تبدیل خط از کار روی یک محصول به محصول دیگر صرف می‌شود. در خطوط تولید صنعتی، کاهش این زمان می‌تواند مستقیماً روی بهره‌وری اثر بگذارد.

در گرداننده معمولی ممکن است هنگام تغییر قطر نیاز باشد:

1. عملیات متوقف شود؛

2. موقعیت غلتک‌ها بررسی شود؛

3. رولرها به محل جدید منتقل شوند؛

4. موقعیت دو سمت کنترل شود؛

5. دستگاه مجدداً برای قطعه جدید آماده شود.

در مدل خودتنظیم بخش قابل‌توجهی از این عملیات مکانیکی حذف یا کاهش پیدا می‌کند. بنابراین کارخانه‌ای که دائماً با قطرهای مختلف سروکار دارد، باید زمان Changeover را به‌عنوان یکی از معیارهای اقتصادی انتخاب دستگاه در نظر بگیرد.

تفاوت در انعطاف‌پذیری تولید

فرض کنید کارخانه A سالانه تعداد زیادی مخزن تقریباً مشابه تولید می‌کند. در مقابل، کارخانه B به‌صورت سفارشی برای صنایع نفت، گاز، پتروشیمی و نیروگاهی مخازنی با ابعاد متفاوت می‌سازد.

برای کارخانه A، یک گرداننده Conventional که متناسب با محدوده محصول طراحی شده باشد ممکن است کاملاً پاسخ‌گو باشد. اما برای کارخانه B انعطاف‌پذیری اهمیت بیشتری دارد و گرداننده Self-Aligning می‌تواند تغییر میان پروژه‌های مختلف را ساده‌تر کند.

نتیجه عملی: هرچه تنوع قطر محصولات بیشتر باشد، مزیت مدل خودتنظیم بیشتر می‌شود.

تفاوت در سادگی مکانیکی

گرداننده Conventional معمولاً ساختار مکانیکی ساده‌تری دارد. سادگی بیشتر می‌تواند مزایایی مانند سهولت بازرسی، تعمیر و نگهداری ساده‌تر، تعداد کمتر مکانیزم‌های متحرک و شناخت آسان‌تر سیستم توسط اپراتور داشته باشد.

در مقابل، مکانیزم Self-Aligning به دلیل قابلیت تطبیق با قطرهای مختلف، طراحی مکانیکی پیچیده‌تری دارد. این موضوع الزاماً نقطه ضعف نیست؛ بلکه یکی از Trade-Offهای طراحی است. خریدار در مقابل پیچیدگی بیشتر، انعطاف‌پذیری و کاهش زمان تنظیم دریافت می‌کند.

تفاوت در هزینه اولیه

در شرایط ظرفیت و مشخصات فنی مشابه، Self-Aligning Rotator به دلیل مکانیزم پیچیده‌تر معمولاً می‌تواند هزینه اولیه بیشتری نسبت به Conventional Rotator داشته باشد. اما مقایسه اقتصادی نباید فقط بر اساس قیمت خرید انجام شود.

CAPEX

هزینه اولیه خرید، ساخت، نصب و راه‌اندازی دستگاه.

OPEX و هزینه توقف

هزینه‌ها و اثرات بهره‌برداری در طول عمر تجهیزات، از جمله زمانی که برای تنظیم مجدد دستگاه و توقف خط صرف می‌شود.

در برخی خطوط، Conventional Rotator از نظر اقتصادی بهترین انتخاب است. در خطوط دیگر، افزایش بهره‌وری ناشی از Self-Aligning بودن می‌تواند هزینه اولیه بیشتر را توجیه کند.

ظرفیت دستگاه؛ خودتنظیم بودن به معنی ظرفیت بیشتر نیست

یک تصور اشتباه این است که گرداننده Self-Aligning الزاماً ظرفیت بیشتری نسبت به مدل معمولی دارد. این تصور صحیح نیست. ظرفیت باربری یک مشخصه مستقل از نوع مکانیزم تنظیم رولر است.

در هر دو مدل باید وزن، قطر، طول، تعداد نقاط پشتیبانی، توزیع وزن، مرکز ثقل و شرایط تماس رولر و مخزن بررسی شوند.

برای بررسی این پارامترها، مقاله راهنمای انتخاب گرداننده مخزن بر اساس وزن، قطر و نوع کاربرد را به‌عنوان مقاله مرتبط لینک کنید.

آیا Self-Aligning برای هر قطری مناسب است؟

خیر. خودتنظیم بودن به این معنا نیست که یک دستگاه می‌تواند هر مخزنی با هر قطر را نگهداری کند. هر دستگاه دارای محدوده قطر مجاز و ظرفیت مشخص است.

اگر قطر قطعه کمتر یا بیشتر از محدوده طراحی باشد، نحوه تماس رولرها و شرایط بارگذاری می‌تواند از وضعیت مطلوب خارج شود. بنابراین Minimum Workpiece Diameter و Maximum Workpiece Diameter در هر دو مدل باید کنترل شوند.

تماس رولرها با مخزن

نحوه تماس رولرها با بدنه مخزن یکی از عوامل مهم در عملکرد دستگاه است. هندسه رولرها و زاویه قرارگیری آن‌ها باید به شکلی باشد که قطعه پایدار باشد، بار به شکل صحیح منتقل شود و در زمان چرخش رفتار قابل‌کنترلی داشته باشد.

این موضوع به‌خصوص برای مخازن بزرگ، سنگین، دارای پوسته نسبتاً نازک یا دارای مرکز ثقل غیرعادی اهمیت بیشتری دارد. صرف قرار گرفتن مخزن روی دستگاه به معنی مناسب بودن شرایط بارگذاری نیست.

تفاوت در کاربرد جوشکاری

هر دو دستگاه می‌توانند برای عملیات جوشکاری مخازن استفاده شوند. در بسیاری از خطوط جوشکاری مکانیزه، گرداننده وظیفه ایجاد حرکت دورانی کنترل‌شده را بر عهده دارد و هد جوشکاری در موقعیتی نسبتاً ثابت قرار می‌گیرد.

برای مثال ترکیب گرداننده مخزن + بوم و ستون جوشکاری + سیستم جوشکاری زیرپودری SAW در خطوط جوشکاری مخزن کاربرد دارد.

در این کاربرد، یکنواختی دوران، قابلیت کنترل سرعت، توان کافی، پایداری قطعه و هماهنگی با سرعت جوشکاری اهمیت دارند. بنابراین از نظر اصل فرایند جوشکاری، Conventional و Self-Aligning هر دو قابل استفاده‌اند؛ تفاوت اصلی بیشتر در نحوه آماده‌سازی دستگاه برای قطرهای مختلف است.

کدام مدل برای تولید سری مناسب‌تر است؟

اگر کارخانه محصول مشخصی را در تیراژ بالا تولید کند و قطر مخازن تقریباً ثابت باشد، Conventional Rotator می‌تواند انتخاب بسیار منطقی باشد. پس از تنظیم اولیه، دستگاه ممکن است مدت زیادی بدون تغییر اساسی کار کند.

برای مثال اگر خط تولید تقریباً همیشه مخزن با قطر ثابت تولید کند، قابلیت Self-Aligning شاید ارزش عملیاتی زیادی ایجاد نکند. در این حالت سادگی Conventional می‌تواند مزیت محسوب شود.

کدام مدل برای تولید سفارشی مناسب‌تر است؟

در کارخانه‌های Job Shop یا شرکت‌هایی که پروژه‌های متنوع انجام می‌دهند، شرایط متفاوت است. ممکن است در یک ماه مخازن و قطعات استوانه‌ای با چند قطر مختلف روی یک خط قرار بگیرند.

در این شرایط تعداد دفعات تغییر قطر زیاد است و Self-Aligning Rotator می‌تواند گزینه مناسب‌تری باشد؛ مشروط بر اینکه وزن و قطر تمام قطعات در محدوده طراحی دستگاه قرار داشته باشند.

سناریو اول: تولید یک محصول ثابت

کارخانه تقریباً همیشه مخازن با قطر و محدوده وزنی مشخص تولید می‌کند.

انتخاب پیشنهادی: Conventional Welding Rotator

دلیل: تنوع قطر کم است و نیاز به تنظیم مکرر وجود ندارد.

سناریو دوم: مخزن‌سازی پروژه‌ای

شرکت برای مشتریان مختلف مخازنی با قطرهای متنوع تولید می‌کند.

انتخاب پیشنهادی: Self-Aligning Welding Rotator

دلیل: تنوع قطر زیاد است و کاهش زمان تنظیم اهمیت دارد.

سناریو سوم: خط تولید پرترافیک

قطعات با قطرهای مختلف دائماً وارد ایستگاه جوشکاری می‌شوند و توقف خط هزینه ایجاد می‌کند.

انتخاب پیشنهادی: بررسی Self-Aligning Rotator

دلیل: کاهش Changeover می‌تواند اثر اقتصادی قابل‌توجهی داشته باشد.

سناریو چهارم: پروژه سنگین با قطر محدود

کارخانه تجهیز بسیار سنگینی با ابعاد تقریباً ثابت تولید می‌کند.

انتخاب پیشنهادی: Conventional Heavy-Duty Rotator

دلیل: ظرفیت، استحکام و سیستم محرک ممکن است مهم‌تر از خودتنظیم بودن باشند.

چه زمانی Conventional Rotator انتخاب بهتری است؟

مدل معمولی را جدی‌تر بررسی کنید اگر:

• قطر محصولات ثابت است؛

• تغییر قطر کم اتفاق می‌افتد؛

• دستگاه برای یک پروژه یا محصول مشخص استفاده می‌شود؛

• ساختار ساده‌تر ترجیح داده می‌شود؛

• بودجه اولیه اهمیت بالایی دارد؛

• زمان تغییر قطر اثر زیادی بر تولید ندارد.

چه زمانی Self-Aligning Rotator انتخاب بهتری است؟

مدل خودتنظیم را جدی‌تر بررسی کنید اگر:

• قطر محصولات متنوع است؛

• تغییر محصول زیاد انجام می‌شود؛

• زمان Changeover مهم است؛

• کارخانه پروژه‌های سفارشی متعدد دارد؛

• یک گرداننده قرار است برای محصولات مختلف استفاده شود؛

• انعطاف‌پذیری خط تولید اهمیت زیادی دارد.

اگر هدف مونتاژ شل‌ها باشد چه؟

اگر هدف فقط چرخاندن مخزن نیست و لازم است دو Shell یا سکشن استوانه‌ای به یکدیگر نزدیک شوند، هم‌محور شوند، اختلاف ارتفاع لبه‌ها اصلاح شود و برای Tack Welding آماده شوند، ممکن است Conventional و Self-Aligning به تنهایی پاسخ کامل نیاز خط نباشند.

در این شرایط باید استفاده از گرداننده مخزن فیت‌آپ (Fit-Up Rotator) بررسی شود. Fit-Up Rotator برای مونتاژ و هم‌راستاسازی سکشن‌ها طراحی می‌شود و کاربرد متفاوتی نسبت به گرداننده جوشکاری استاندارد دارد.

جدول نهایی انتخاب

قبل از انتخاب دستگاه این اطلاعات را آماده کنید

قبل از تصمیم‌گیری بین Self-Aligning و Conventional بهتر است حداقل اطلاعات زیر مشخص باشد:

1. حداقل قطر مخزن

2. حداکثر قطر مخزن

3. وزن حداقل و حداکثر قطعات

4. طول مخازن

5. تعداد محصولات با قطرهای مختلف

6. دفعات تغییر محصول

7. نوع فرایند جوشکاری

8. سرعت دوران موردنیاز

9. تعداد شیفت کاری

10. نوع تولید؛ سری یا پروژه‌ای

11. شرایط محیطی کارخانه

12. برنامه احتمالی محصولات آینده

با داشتن این اطلاعات می‌توان انتخاب را بر اساس شرایط واقعی کارخانه انجام داد، نه صرفاً مقایسه دو کاتالوگ.

یک نکته مهم؛ مدل گران‌تر الزاماً مدل بهتر نیست

در تجهیزات صنعتی، اصطلاح «بهترین دستگاه» بدون مشخص کردن کاربرد معنی دقیقی ندارد. اگر کارخانه‌ای تنها یک محدوده محدود قطر تولید می‌کند، هزینه بیشتر برای یک سیستم Self-Aligning ممکن است مزیت اقتصادی قابل‌توجهی ایجاد نکند.

از طرف دیگر، در یک کارخانه با محصولات بسیار متنوع، انتخاب Conventional صرفاً به دلیل قیمت اولیه کمتر ممکن است در طول زمان باعث صرف زمان بیشتر برای تنظیم دستگاه شود. سؤال درست این نیست که «Self-Aligning بهتر است یا Conventional؟» بلکه این است: کدام سیستم برای الگوی تولید کارخانه ما مناسب‌تر است؟

جمع‌بندی

تفاوت اصلی گرداننده مخزن خودتنظیم و معمولی در نحوه تطبیق غلتک‌ها با قطر قطعه است. در Conventional Welding Rotator، موقعیت رولرها بر اساس قطر مخزن تنظیم می‌شود. این سیستم برای خطوطی که قطر محصولات ثابت یا تغییرات آن محدود است می‌تواند گزینه مناسبی باشد.

در Self-Aligning Welding Rotator، مکانیزم غلتک‌ها امکان تطبیق آسان‌تر با قطرهای مختلف را فراهم می‌کند. بنابراین این دستگاه برای خطوطی که تنوع محصول بالا و تغییر قطر مکرر است مزیت بیشتری دارد. با این حال نوع گرداننده تنها یکی از پارامترهای انتخاب است. وزن، قطر، طول، مرکز ثقل، فرایند جوشکاری، سرعت دوران و نحوه توزیع بار نیز باید در طراحی دستگاه بررسی شوند.
