راهنمای انتخاب گرداننده مخزن؛ از وزن قطعه تا نوع کاربرد

انتخاب صحیح گرداننده مخزن تأثیر مستقیمی بر کیفیت جوشکاری، پایداری قطعه، سرعت تولید و ایمنی فرایند دارد. در بسیاری از پروژه‌ها، ظرفیت دستگاه تنها بر اساس وزن مخزن انتخاب می‌شود؛ در حالی که وزن فقط یکی از پارامترهای تعیین‌کننده است.

قطر مخزن، طول قطعه، نحوه توزیع وزن، مرکز ثقل، سرعت موردنیاز برای دوران، نوع فرایند جوشکاری و حتی تنوع محصولات تولیدی کارخانه می‌توانند در انتخاب Welding Rotator مناسب مؤثر باشند.

به همین دلیل، پیش از خرید یا سفارش گرداننده مخزن باید شرایط واقعی خط تولید بررسی شود. در این مقاله مهم‌ترین پارامترهایی را که برای انتخاب گرداننده مخزن باید در نظر گرفته شوند بررسی می‌کنیم.

گرداننده مخزن چه کاری انجام می‌دهد؟

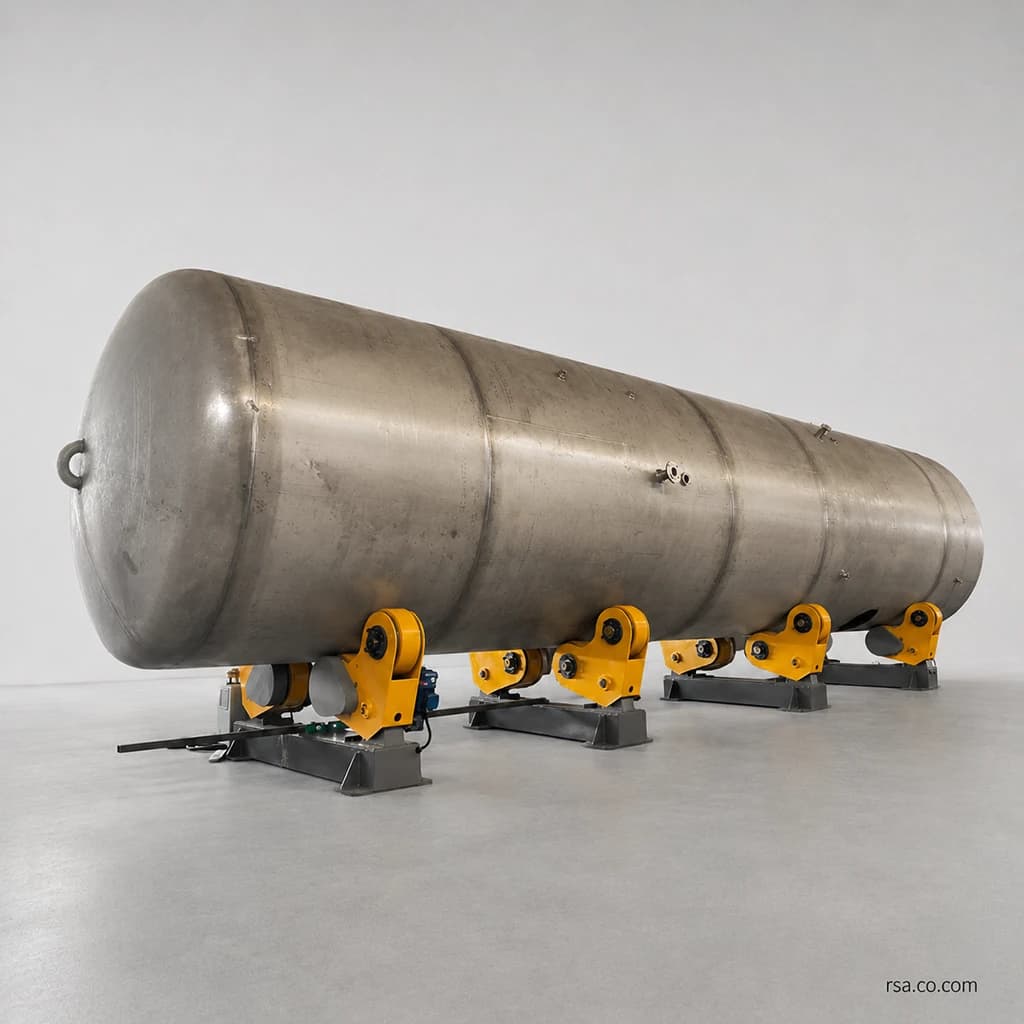

گرداننده مخزن یا Welding Rotator تجهیزی برای نگهداری و چرخاندن کنترل‌شده مخازن، لوله‌های قطور و سایر قطعات استوانه‌ای است.

قطعه روی مجموعه‌ای از غلتک‌ها قرار می‌گیرد و حداقل یکی از مجموعه‌ها توسط موتور و گیربکس به حرکت درمی‌آید. اصطکاک میان غلتک و بدنه باعث دوران مخزن حول محور طولی آن می‌شود.

این حرکت کنترل‌شده در عملیات مختلفی کاربرد دارد، از جمله:

• جوشکاری محیطی مخازن

• جوشکاری زیرپودری SAW

• مونتاژ قطعات استوانه‌ای

• Fit-Up شل‌ها

• سنگ‌زنی و پرداخت

• رنگ‌آمیزی

• بازرسی جوش

• تعمیرات مخازن

• ساخت لوله‌ها و تجهیزات استوانه‌ای سنگین

اما برای اینکه دوران قطعه یکنواخت و پایدار باشد، مشخصات گرداننده باید متناسب با قطعه انتخاب شود.

وزن مخزن؛ اولین پارامتر انتخاب گرداننده

اولین اطلاعاتی که برای انتخاب گرداننده نیاز داریم، حداکثر وزن قطعه است.

نکته مهم این است که نباید فقط وزن یک Shell یا سکشن در نظر گرفته شود. برای مثال اگر گرداننده در خط مونتاژ مخزنی استفاده شود که از چند شل، عدسی، فلنج و تجهیزات جانبی تشکیل شده است، باید بیشترین وزن مجموعه در مرحله‌ای که روی دستگاه قرار می‌گیرد محاسبه شود.

بنابراین باید مواردی مانند این‌ها در نظر گرفته شوند:

• وزن پوسته مخزن

• وزن عدسی‌ها

• وزن فلنج‌ها

• وزن نازل‌های بزرگ

• وزن رینگ‌های تقویتی

• تجهیزات نصب‌شده روی مخزن

• وزن Fixture یا تجهیزات جانبی متصل به قطعه

یک اشتباه رایج

فرض کنید یک مخزن نهایی 60 تن وزن دارد. انتخاب یک گرداننده با ظرفیت اسمی دقیقاً 60 تن، بدون بررسی نحوه توزیع بار، تعداد تکیه‌گاه‌ها و شرایط واقعی کار تصمیم مناسبی نیست. ظرفیت موردنیاز باید بر اساس بار واقعی واردشده به هر مجموعه گرداننده و شرایط کاری دستگاه بررسی شود.

قطر مخزن

بعد از وزن، قطر یکی از مهم‌ترین پارامترهای طراحی گرداننده است. هر گرداننده برای یک محدوده مشخص از قطر قطعه طراحی می‌شود.

بنابراین باید حداقل و حداکثر قطر قطعاتی که قرار است روی دستگاه قرار بگیرند مشخص باشد. اگر کارخانه‌ای مخازنی با قطرهای مختلف تولید می‌کند، انتخاب دستگاه تنها بر اساس قطر محصول فعلی ممکن است در آینده محدودیت ایجاد کند.

بهتر است هنگام سفارش، محدوده واقعی محصولات کارخانه مشخص شود: حداقل قطر قطعه ← قطر معمول تولید ← حداکثر قطر احتمالی. این موضوع در انتخاب نوع گرداننده نیز اهمیت زیادی دارد.

گرداننده تنظیم دستی یا خودتنظیم؟

یکی از تصمیم‌های مهم هنگام انتخاب دستگاه، انتخاب بین Conventional Rotator و Self-Aligning Rotator است.

گرداننده تنظیم دستی

در گرداننده‌های معمولی یا تنظیم دستی، فاصله مجموعه غلتک‌ها متناسب با قطر مخزن تنظیم می‌شود.

این مدل می‌تواند گزینه مناسبی باشد زمانی که:

• قطر محصولات نسبتاً ثابت است؛

• تغییر قطر قطعات زیاد اتفاق نمی‌افتد؛

• خط تولید برای یک گروه مشخص از مخازن طراحی شده است؛

• سادگی مکانیزم اهمیت دارد.

در مقابل، با تغییر قابل توجه قطر قطعه ممکن است تنظیم مجدد موقعیت غلتک‌ها لازم باشد.

گرداننده خودتنظیم

در گرداننده خودتنظیم یا Self-Aligning Welding Rotator آرایش غلتک‌ها به‌گونه‌ای طراحی می‌شود که با تغییر قطر مخزن، مجموعه غلتک‌ها خود را با موقعیت قطعه تطبیق می‌دهد.

این ویژگی برای کارخانه‌هایی که مخازنی با قطرهای مختلف تولید می‌کنند بسیار کاربردی است. مهم‌ترین مزیت این سیستم کاهش زمان موردنیاز برای تنظیم دستگاه هنگام تغییر محصول است.

اما باید به یک نکته توجه داشت: Self-Aligning بودن به معنی نامحدود بودن دستگاه از نظر قطر یا وزن نیست. هر گرداننده خود تنظیم نیز دارای محدوده مشخص ظرفیت و قطر است و قطعه باید در محدوده طراحی‌شده دستگاه قرار داشته باشد.

طول مخزن

طول قطعه پارامتری است که گاهی در انتخاب گرداننده نادیده گرفته می‌شود. فرض کنید دو مخزن هر دو 40 تن وزن دارند؛ یکی 5 متر و دیگری 18 متر طول دارد. هرچند وزن هر دو یکسان است، شرایط پشتیبانی آن‌ها الزاماً مشابه نیست.

در قطعات بلند ممکن است استفاده از چند مجموعه Idler Rotator لازم باشد تا بار به شکل مناسب توزیع شود. تعداد تکیه‌گاه‌ها باید با توجه به عوامل زیر تعیین شود:

• طول مخزن

• ضخامت پوسته

• وزن قطعه

• سختی سازه

• محل مرکز ثقل

• احتمال تغییر شکل پوسته

به‌ویژه در مخازن بلند با ضخامت کم، طراحی نامناسب نقاط پشتیبانی می‌تواند باعث تغییر شکل موضعی پوسته شود.

توزیع وزن و مرکز ثقل

تمام مخازن دارای توزیع وزن یکنواخت نیستند. وجود تجهیزاتی مانند موارد زیر می‌تواند مرکز ثقل قطعه را تغییر دهد:

• نازل‌های بزرگ

• Manway

• فلنج

• عدسی

• Skirt

• رینگ تقویتی

• سازه‌های داخلی

اگر مرکز ثقل به شکل قابل توجهی از محور یا مرکز هندسی قطعه فاصله داشته باشد، هنگام دوران نیروهای متغیری به سیستم وارد می‌شوند. بنابراین اعلام تنها «وزن و قطر» همیشه برای طراحی دستگاه کافی نیست.

برای قطعات خاص بهتر است نقشه General Arrangement یا حداقل اطلاعات مربوط به محل مرکز ثقل در اختیار سازنده گرداننده قرار گیرد.

سرعت دوران مخزن

سرعت گرداننده باید متناسب با فرایندی باشد که روی مخزن انجام می‌شود. در جوشکاری محیطی، هدف معمولاً ایجاد یک سرعت خطی مناسب در محل درز جوش است.

به همین دلیل یک سرعت دورانی ثابت برای تمام قطرها مناسب نیست. هرچه قطر مخزن بیشتر شود، برای دستیابی به یک سرعت خطی مشخص، سرعت دورانی موردنیاز تغییر می‌کند.

به همین دلیل استفاده از سیستم کنترل دور مانند VFD یا اینورتر اهمیت زیادی دارد. اپراتور باید بتواند سرعت مخزن را متناسب با موارد زیر تنظیم کند:

• قطر قطعه

• فرایند جوشکاری

• سرعت جوش

• نوع سیم جوش

• پارامترهای WPS

نوع فرایند جوشکاری

نوع عملیات انجام‌شده روی دستگاه نیز در انتخاب گرداننده تأثیر دارد. برای مثال الزامات یک گرداننده که فقط برای مونتاژ استفاده می‌شود می‌تواند با دستگاهی که در یک خط جوشکاری اتوماتیک SAW کار می‌کند متفاوت باشد.

در خطوط جوشکاری مکانیزه معمولاً هماهنگی بین گرداننده و تجهیزاتی مانند بوم و ستون جوشکاری (Column & Boom) و سیستم SAW اهمیت زیادی دارد.

در چنین سیستمی، گرداننده سرعت حرکت قطعه را کنترل می‌کند و هد جوشکاری در موقعیت مشخص قرار می‌گیرد. یکنواخت بودن حرکت گرداننده در این کاربرد اهمیت ویژه‌ای دارد؛ زیرا تغییر ناخواسته سرعت مخزن مستقیماً می‌تواند روی فرایند جوشکاری اثر بگذارد.

Drive Rotator و Idler Rotator

یک سیستم گرداننده معمولاً از دو نوع واحد اصلی تشکیل می‌شود.

Drive Rotator

واحد محرک وظیفه ایجاد نیروی دوران مخزن را بر عهده دارد. این مجموعه معمولاً شامل موتور، گیربکس، سیستم انتقال قدرت، غلتک‌ها و سیستم کنترل سرعت است.

Idler Rotator

واحد هرزگرد یا Idler بخشی از وزن قطعه را تحمل کرده و همراه با دوران مخزن آزادانه حرکت می‌کند. در قطعات بلند ممکن است علاوه بر Drive Rotator، بیش از یک Idler موردنیاز باشد. تعداد و موقعیت این مجموعه‌ها باید بر اساس هندسه و توزیع وزن قطعه تعیین شود.

جنس غلتک گرداننده

سطح تماس غلتک با بدنه مخزن اهمیت زیادی دارد. بسته به شرایط کاری می‌توان از غلتک‌های فولادی یا غلتک‌های دارای روکش مناسب استفاده کرد.

نوع سطح تماس باید با توجه به عوامل زیر انتخاب شود:

• وزن مخزن

• جنس قطعه

• کیفیت سطح

• دمای قطعه

• شرایط محیطی

• میزان اصطکاک موردنیاز

در برخی کاربردها استفاده از روکش مناسب روی رولر می‌تواند از ایجاد آسیب روی سطح قطعه جلوگیری کند و شرایط تماس مناسبی ایجاد کند.

گرداننده مخزن فیت آپ چه زمانی موردنیاز است؟

اگر هدف فقط چرخاندن مخزن برای عملیات جوشکاری باشد، استفاده از یک Welding Rotator معمولی یا خودتنظیم می‌تواند کافی باشد. اما در خطوطی که چند Shell باید به یکدیگر متصل شوند، مسئله فقط چرخاندن نیست.

دو سکشن باید:

• به یکدیگر نزدیک شوند؛

• هم‌محور شوند؛

• اختلاف ارتفاع لبه‌ها اصلاح شود؛

• در موقعیت مناسب نگه داشته شوند؛

• Tack Welding روی محیط اتصال انجام شود.

در چنین شرایطی می‌توان از Fit-Up Rotator استفاده کرد. این تجهیزات برای خطوط ساخت مخازن، لوله‌های قطور و تجهیزاتی که از اتصال چند سکشن تشکیل می‌شوند کاربرد ویژه‌ای دارند.

در خطوط پیشرفته‌تر، Fit-Up Rotator می‌تواند بخشی از یک Growing Line باشد که در آن سکشن‌های مختلف به‌صورت مرحله‌ای مونتاژ می‌شوند.

شرایط محیط کار

محیط کارخانه نیز باید هنگام طراحی دستگاه بررسی شود. مواردی مانند دمای محیط، گردوغبار، رطوبت، فضای نصب، وضعیت کف سالن، مسیر حرکت جرثقیل، محل تابلو برق و فاصله اپراتور تا دستگاه می‌توانند روی طراحی نهایی تأثیر داشته باشند.

اگر گرداننده قرار است روی ریل حرکت کند، طراحی ریل و فونداسیون نیز باید از ابتدا در پروژه در نظر گرفته شود.

نوع کنترل دستگاه

سیستم کنترل گرداننده می‌تواند از یک کنترل ساده محلی تا سیستم‌های پیشرفته‌تر متغیر باشد. بسته به کاربرد ممکن است تجهیزاتی مانند موارد زیر موردنیاز باشند:

• کنترل Start/Stop

• تغییر جهت دوران

• تنظیم سرعت

• نمایش سرعت

• کنترل از راه دور

• Foot Pedal

• Emergency Stop

• هماهنگی با تجهیزات جوشکاری

• کنترل مرکزی خط

نوع کنترل باید بر اساس سطح اتوماسیون خط انتخاب شود.

جدول خلاصه انتخاب گرداننده مخزن

چه اطلاعاتی برای سفارش گرداننده مخزن لازم است؟

برای اینکه سازنده بتواند گرداننده مناسبی پیشنهاد کند، بهتر است قبل از استعلام اطلاعات زیر آماده باشد:

• حداقل وزن قطعه

• حداکثر وزن قطعه

• حداقل قطر

• حداکثر قطر

• حداقل و حداکثر طول قطعه

• ضخامت تقریبی پوسته

• نقشه قطعه در صورت وجود

• محل تقریبی مرکز ثقل در قطعات نامتقارن

• نوع عملیات موردنظر

• فرایند جوشکاری

• سرعت موردنیاز دوران

• تعداد شیفت کاری

• شرایط محیط نصب

• نیاز یا عدم نیاز به حرکت روی ریل

• تجهیزات دیگری که قرار است با گرداننده کار کنند

ارائه این اطلاعات باعث می‌شود انتخاب دستگاه به جای یک انتخاب عمومی، بر اساس شرایط واقعی پروژه انجام شود.

اشتباهات رایج هنگام خرید گرداننده مخزن

انتخاب دستگاه فقط بر اساس وزن

وزن بسیار مهم است، اما کافی نیست. قطر، طول، مرکز ثقل و توزیع بار نیز باید بررسی شوند.

توجه نکردن به محصولات آینده

اگر کارخانه امروز فقط مخزن قطر 2 متر تولید می‌کند اما احتمال تولید مخازن بزرگ‌تر وجود دارد، بهتر است این موضوع در طراحی دستگاه دیده شود.

انتخاب مدل دستی برای تنوع زیاد قطر

اگر قطر محصولات دائماً تغییر کند، زمان موردنیاز برای تنظیم یک سیستم دستی می‌تواند روی بهره‌وری خط اثر بگذارد.

بی‌توجهی به سرعت جوشکاری

در خط جوشکاری مکانیزه، محدوده و پایداری سرعت دوران یکی از مشخصات کلیدی دستگاه است.

استفاده از تعداد کم تکیه‌گاه برای مخازن بلند

ظرفیت وزنی تنها ملاک تعیین تعداد Rotator نیست. طول و استحکام پوسته نیز باید بررسی شود.

گرداننده مناسب، بخشی از طراحی خط تولید است

در یک خط تولید حرفه‌ای، گرداننده مخزن نباید به‌عنوان یک دستگاه مستقل و جدا از سایر تجهیزات دیده شود.

برای مثال در یک خط جوشکاری اتوماتیک مخزن ممکن است مجموعه Welding Rotator + Column & Boom + SAW Welding System با یکدیگر کار کنند.

در خطوط مونتاژ نیز می‌توان از Fit-Up Rotator + Rail System + Welding Equipment استفاده کرد. بنابراین انتخاب گرداننده مناسب زمانی بهترین نتیجه را ایجاد می‌کند که کل فرایند تولید، مونتاژ و جوشکاری به‌صورت یک سیستم بررسی شود.

جمع‌بندی

برای انتخاب گرداننده مخزن نمی‌توان تنها به یک پارامتر مانند ظرفیت وزنی توجه کرد. وزن، قطر، طول، مرکز ثقل، ضخامت پوسته، نوع عملیات، سرعت دوران، فرایند جوشکاری و سطح اتوماسیون همگی در انتخاب یا طراحی Welding Rotator مناسب تأثیر دارند.

اگر قطر محصولات تقریباً ثابت باشد، یک گرداننده تنظیم دستی می‌تواند گزینه مناسبی باشد. در خطوطی که قطعات با قطرهای مختلف به‌طور مداوم تولید می‌شوند، استفاده از گرداننده خودتنظیم می‌تواند فرایند تغییر محصول را ساده‌تر کند.

همچنین اگر خط تولید نیازمند مونتاژ و هم‌راستاسازی چند Shell یا سکشن استوانه‌ای باشد، باید استفاده از Fit-Up Rotator یا سیستم Growing Line بررسی شود.

در نهایت، انتخاب صحیح گرداننده زمانی انجام می‌شود که مشخصات قطعه و شرایط واقعی فرایند تولید پیش از طراحی دستگاه به‌طور کامل بررسی شوند.
